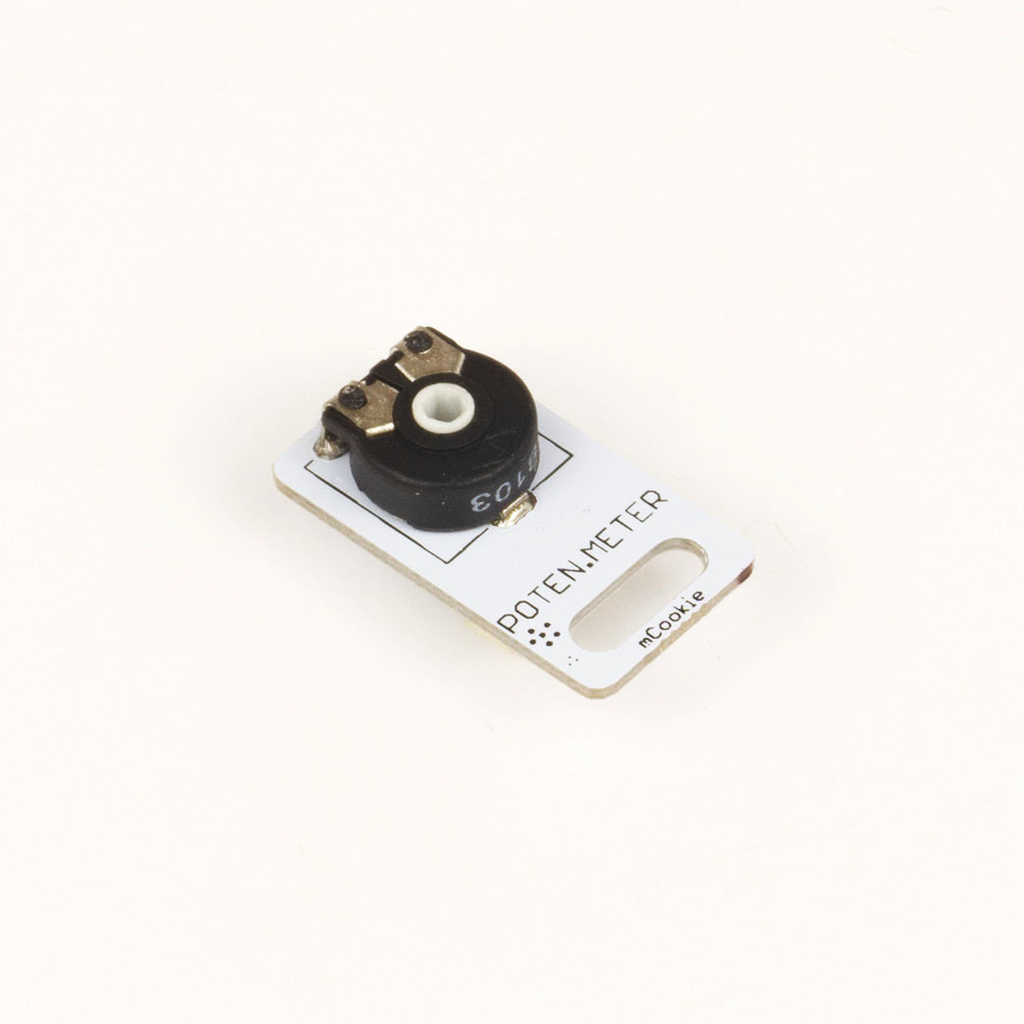

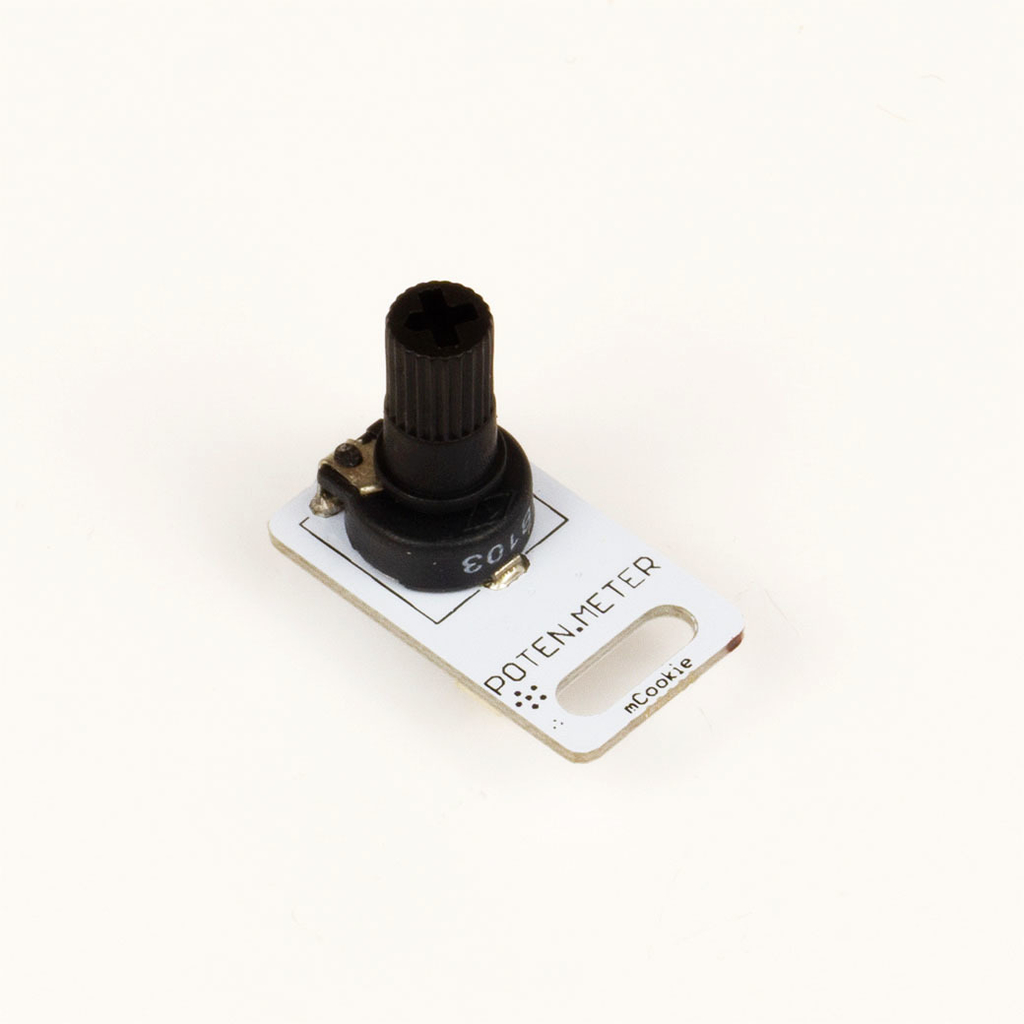

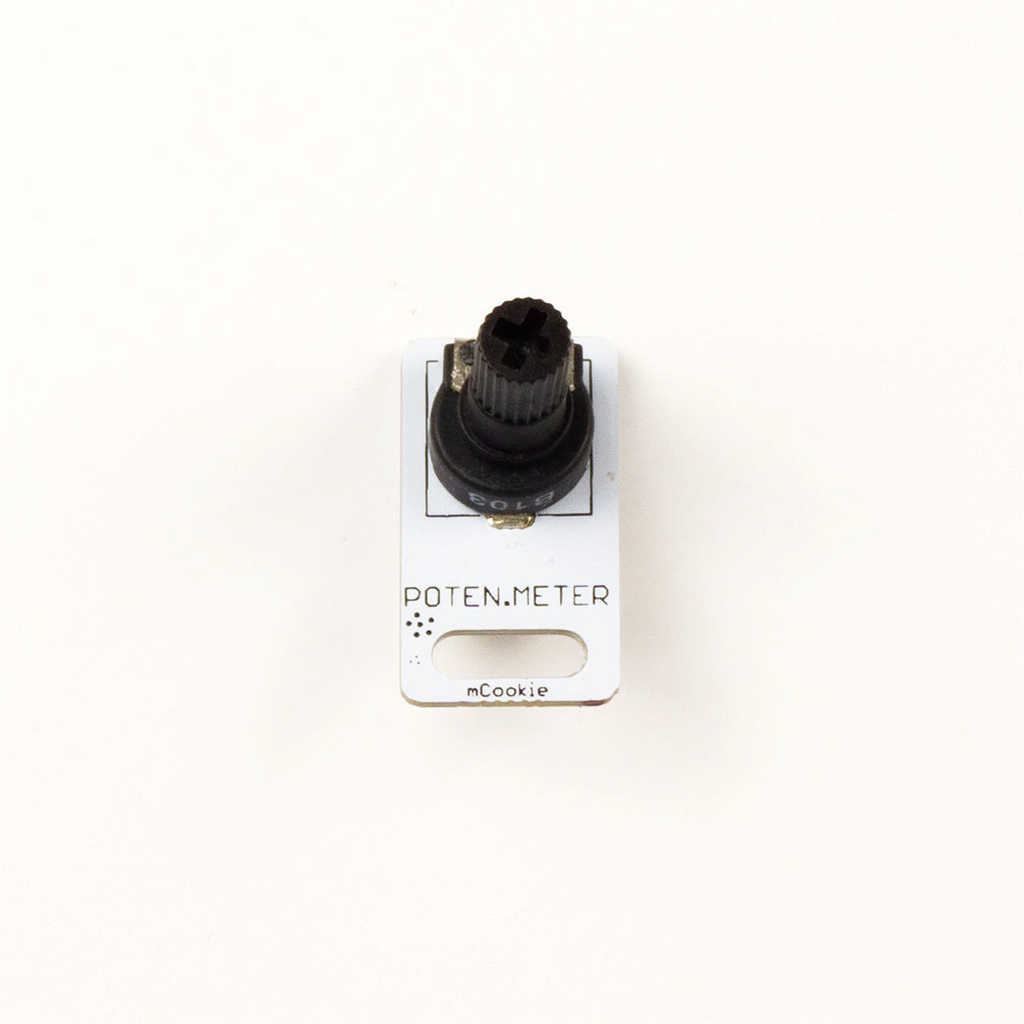

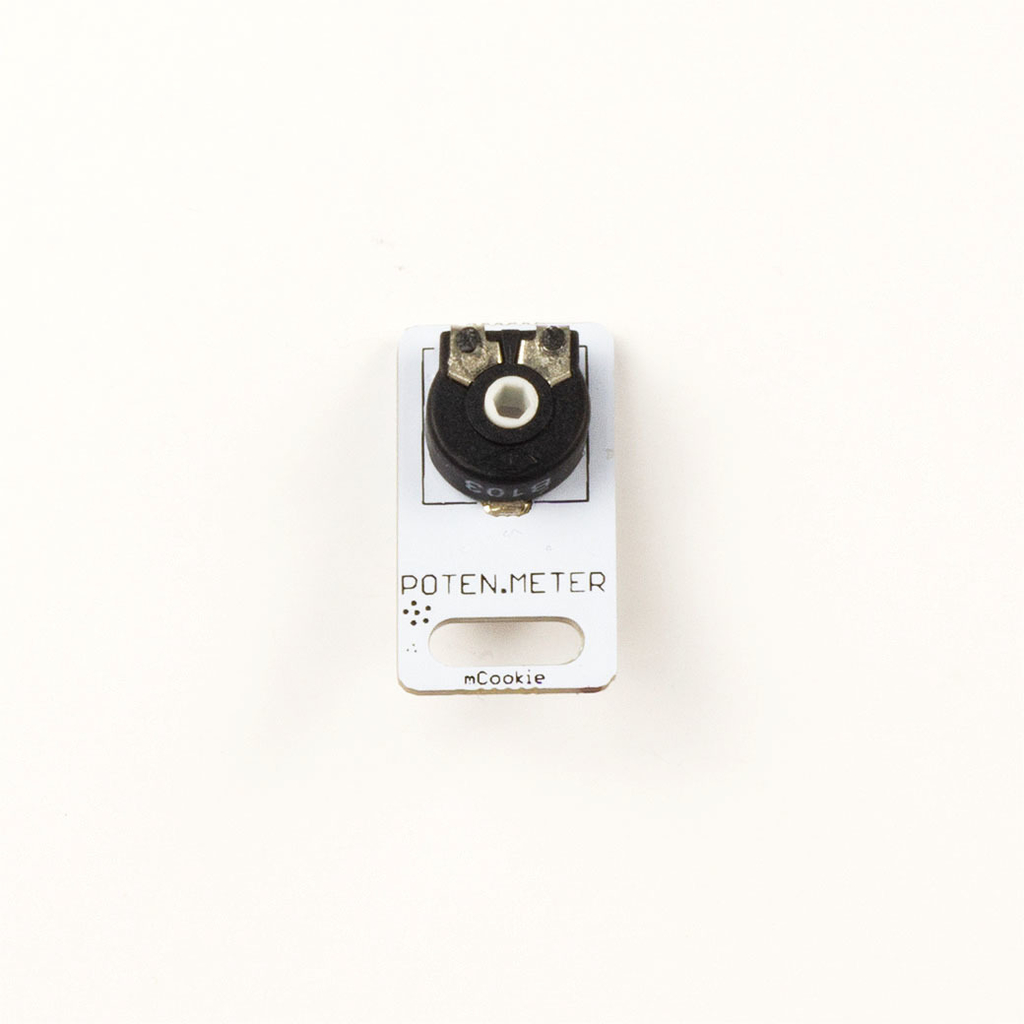

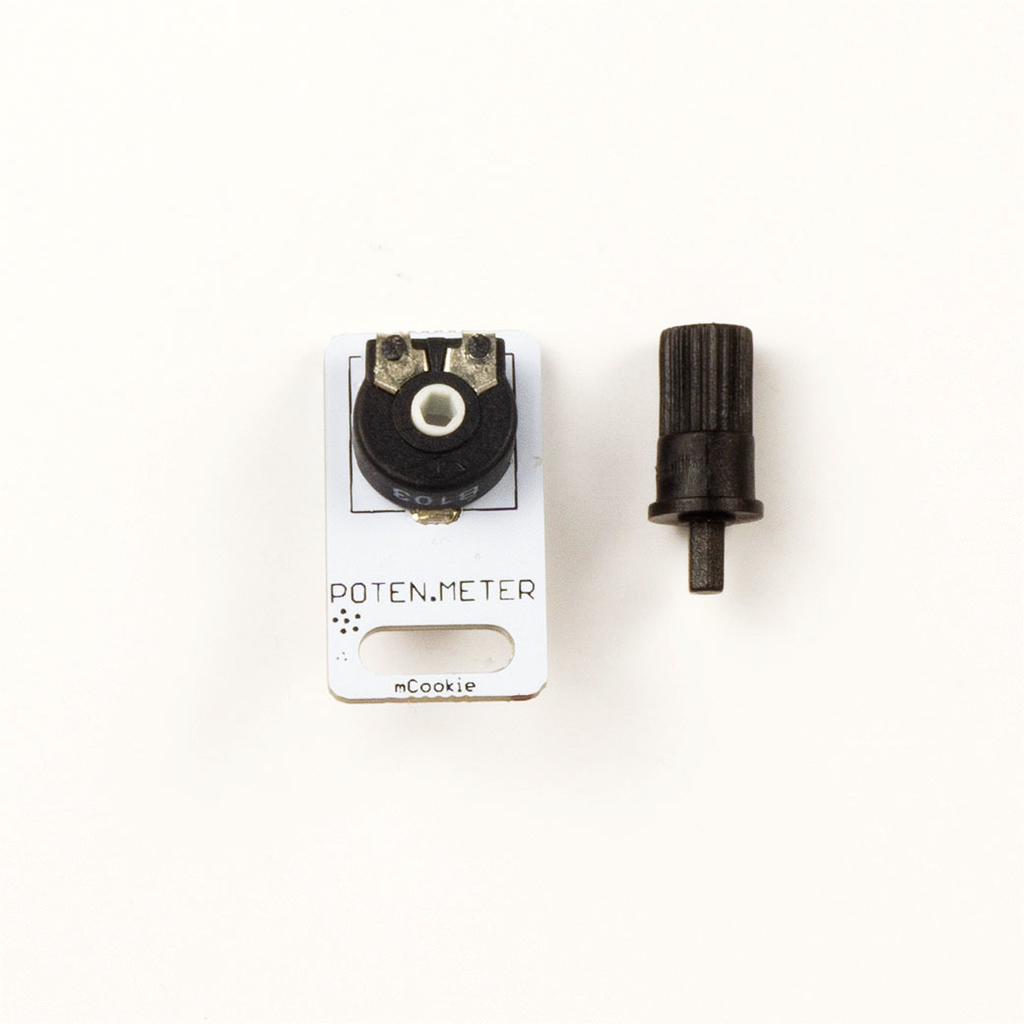

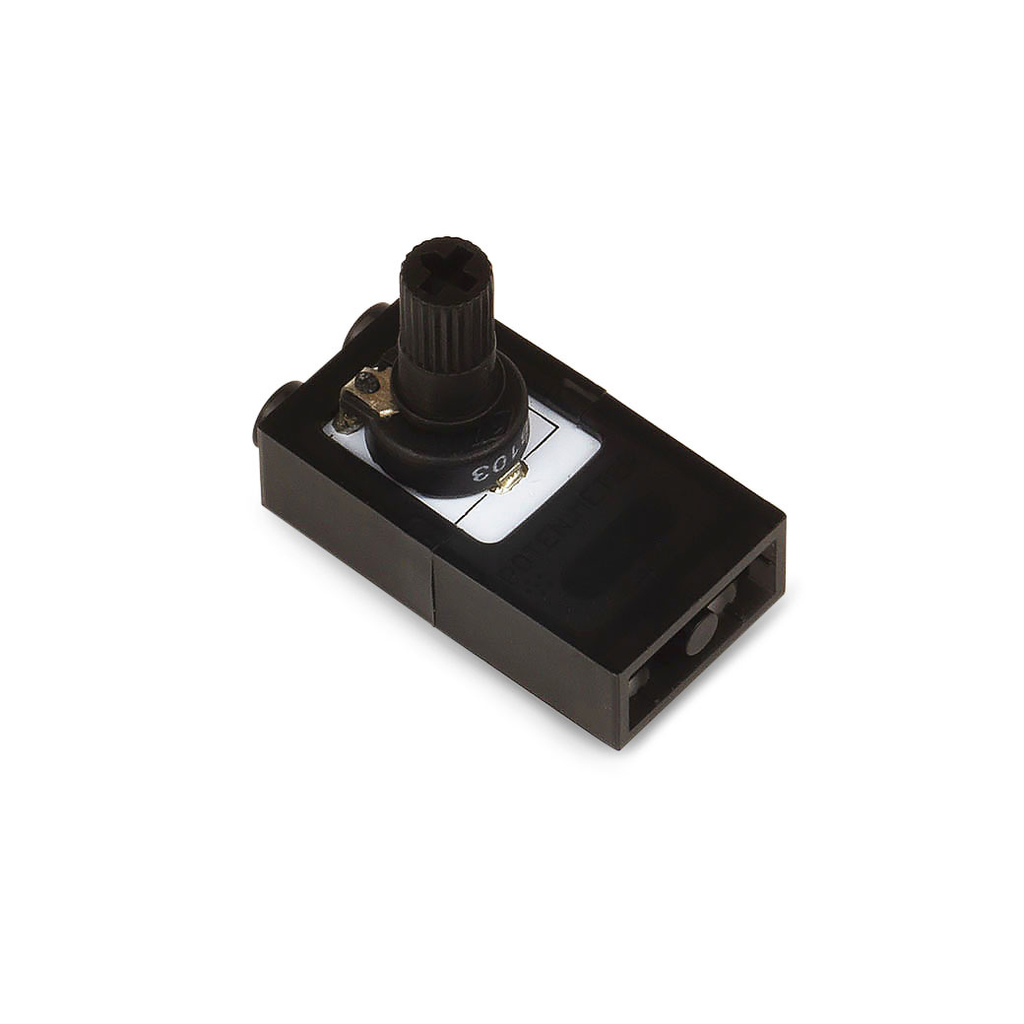

Potenciômetro

O sensor potenciômetro rotativo pode gerar diferentes valores de tensão de acordo com diferentes ângulos do botão e é um tipo de resistor variável. Amplamente utilizado em equipamentos eletrônicos, frequentemente utilizado para controle de volume em áudio e receptores.

Introdução:

O potenciômetro é um tipo de resistor variável e seu material é o resistor de filme de carbono. O potenciômetro normalmente é composto de um resistor e uma escova móvel. Quando a escova se move ao longo do corpo do resistor, o valor da resistência ou tensão que tem certa relação com o deslocamento é obtido na extremidade de saída. Ao ajustar manualmente o eixo rotativo, a posição do contato móvel no corpo do resistor é alterada, ou seja, o valor da resistência entre o contato móvel e qualquer extremidade fixa é alterado, alterando assim a tensão e a corrente. Sua relação de tensão de saída e entrada tem uma relação linear com o ângulo de rotação.

Especificações técnicas

Tensão operacional 3V ~ 5V
Ajuste a tensão 0V ~ 5V
Tamanho do sensor 23,5 mm * 13 mm

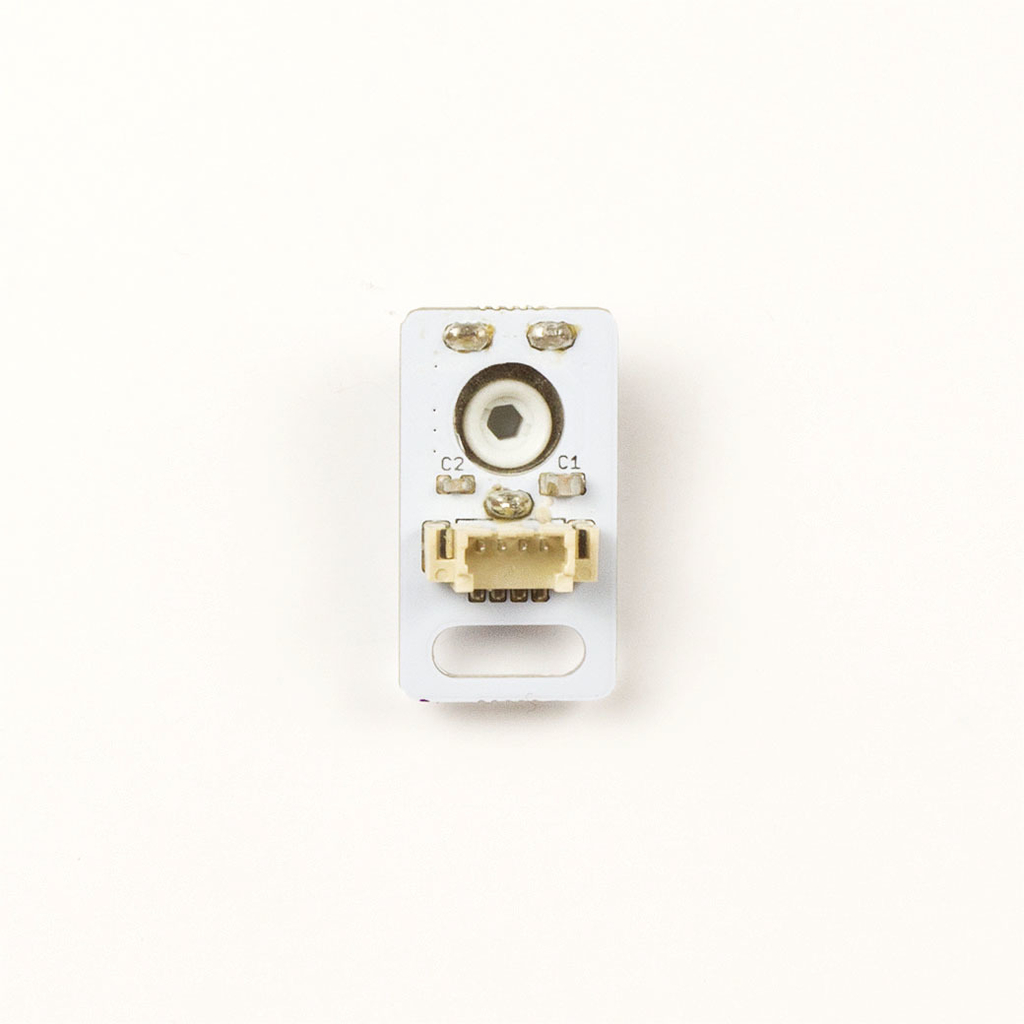

interface 1.27mm pitch 4Pin
Descrição  A interface analógica retorna o valor analógico da tensão




Pontenciômetro

R$15,00
Pontenciômetro R$15,00
