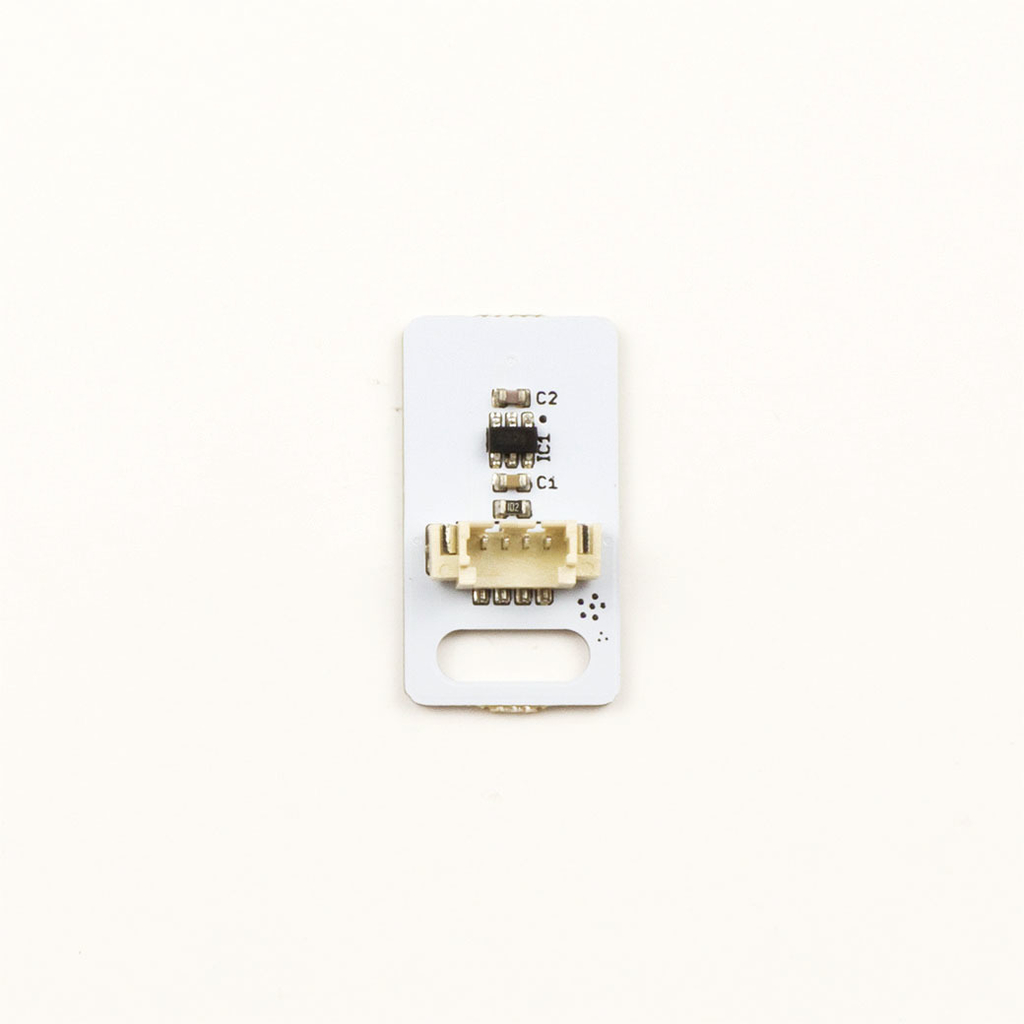

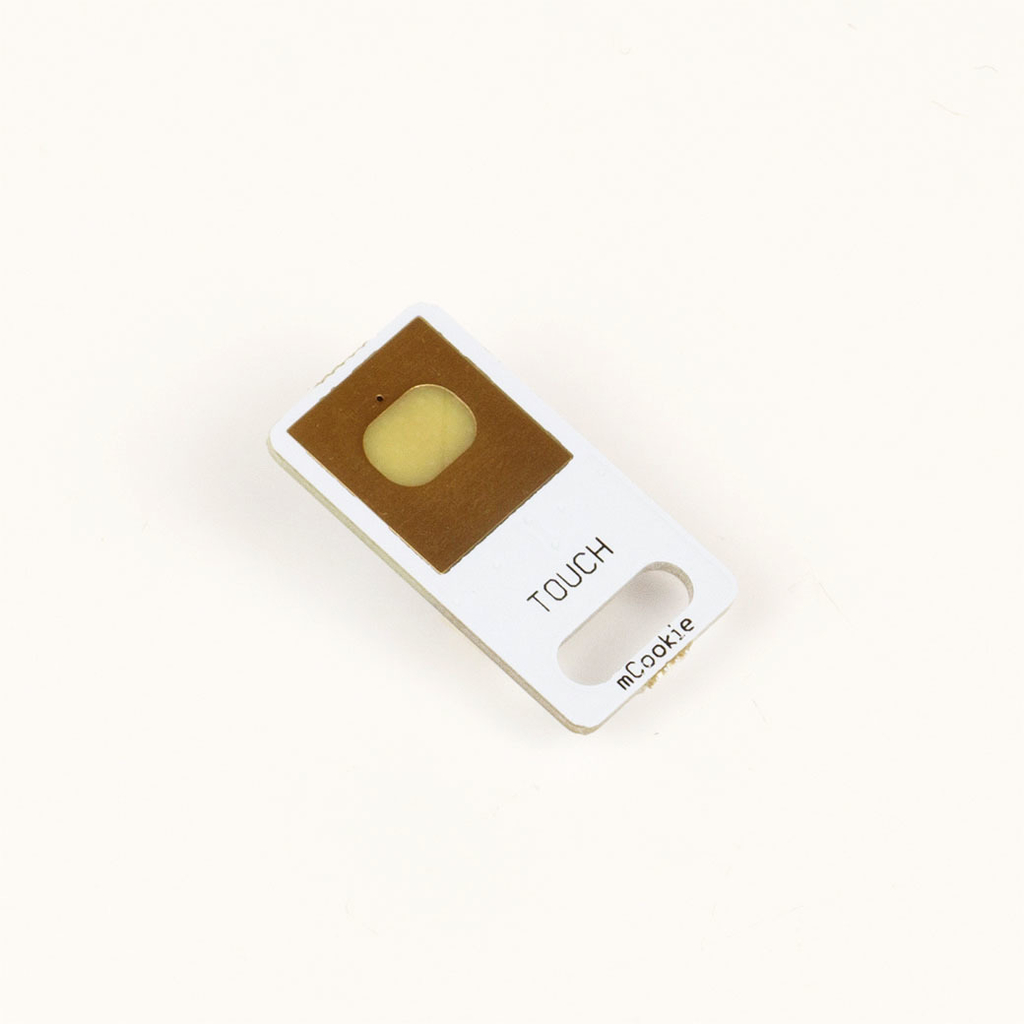

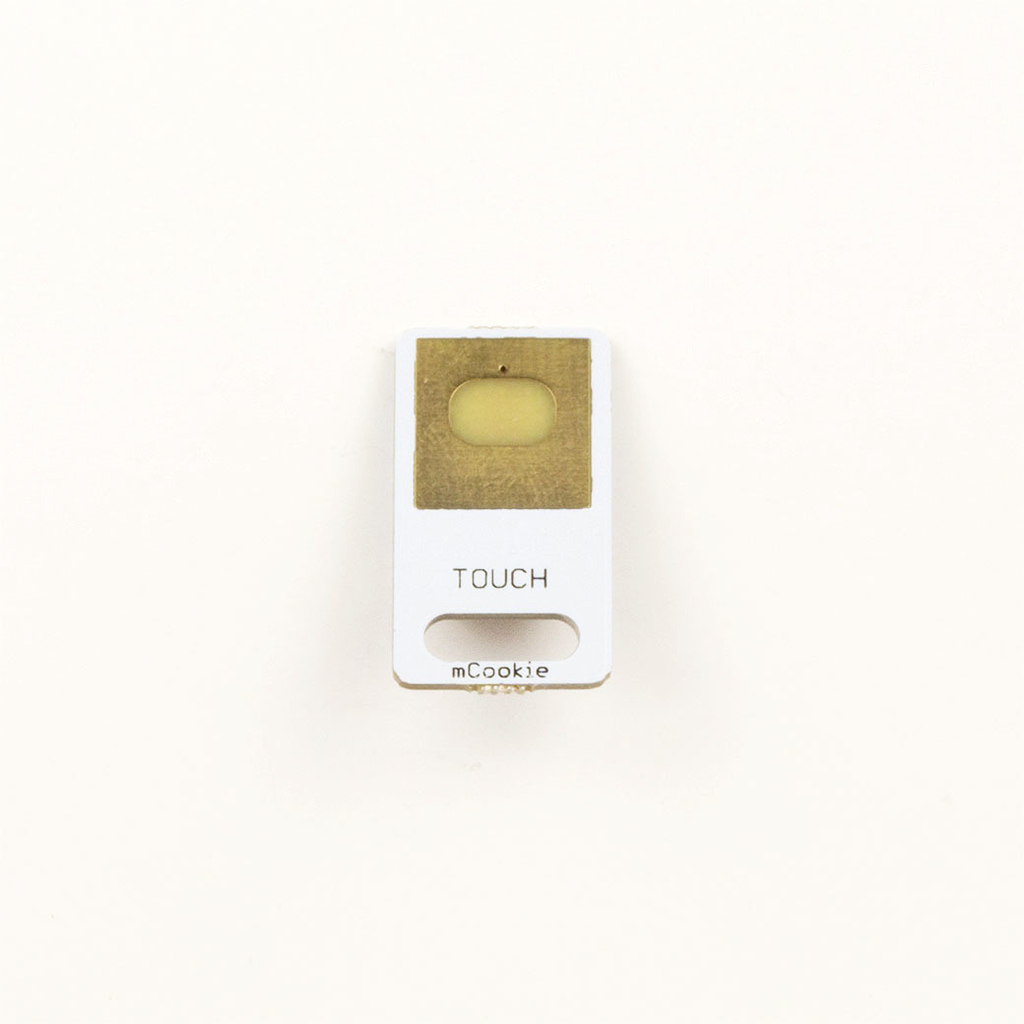

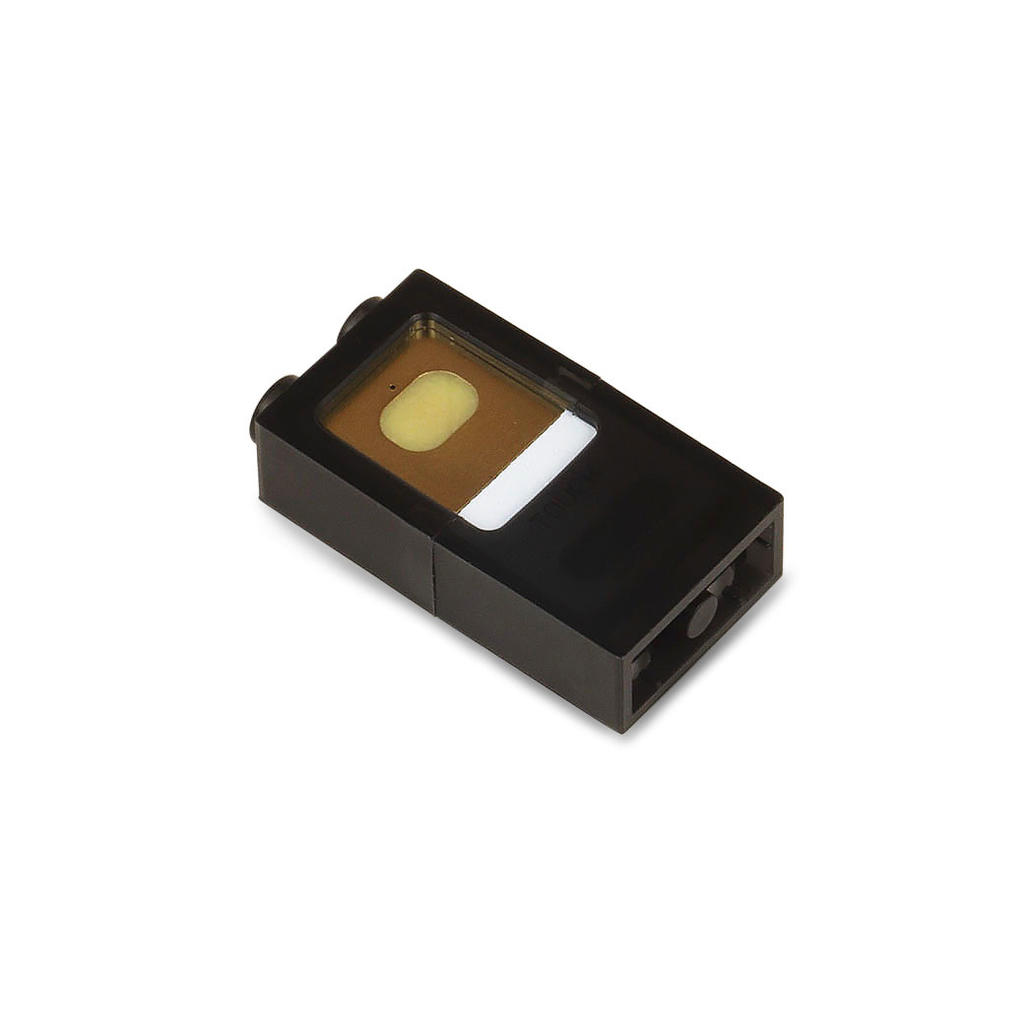

O botão de toque é um sensor de entrada digital simples. Ele usa o chip TTP223 para detectar a capacitância quando a chave é tocada. É um módulo de entrada que produz uma tensão HIGH ou LOW dependendo se pressionado ou não. Um módulo Core pode ler o valor da tensão e determinar o estado do Touch Button.
Tabela de estado do botão de toque
Estado
Nível de Tensão
Sensor não está pressionado
ALTO
Sensor está pressionado
BAIXO
ESPECIFICAÇÃO
Tensão do sensor
Tensão de operação: 3.3V ~ 5V
Medidas
Tamanho da placa: 23,5 mm * 13 mm

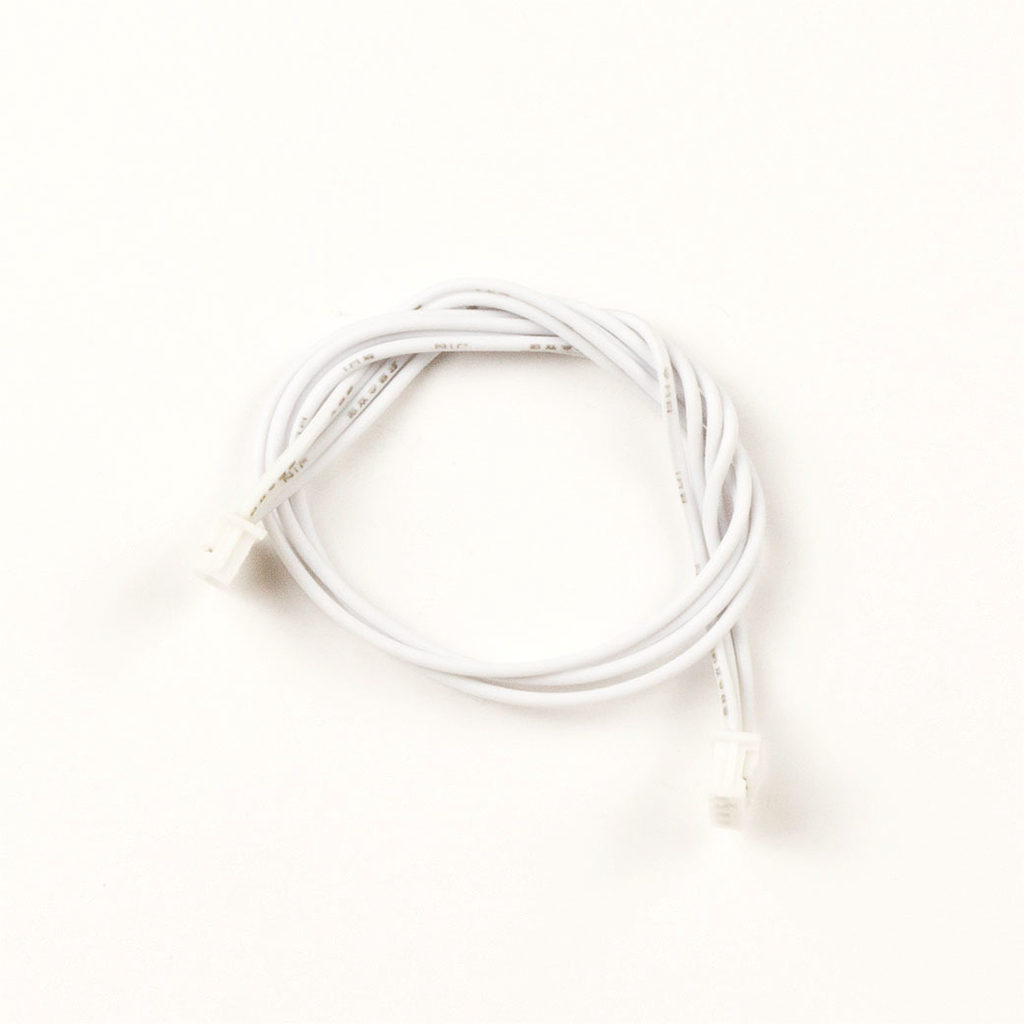

Interface 4Pin com espaçamento de 1,27 mm
Descrição da função
O sinal estático do sensor é HIGH. Depois de ser tocado, o sinal muda para LOW.
Conexão
Este sensor pode ser conectado nos seguintes pinos: D2 ~ D13 , A0 ~ A7
Tensão do sensor
Medidas
Descrição da função
