Sensor-IR.SWITCH-T

Número do produto: xxxxx

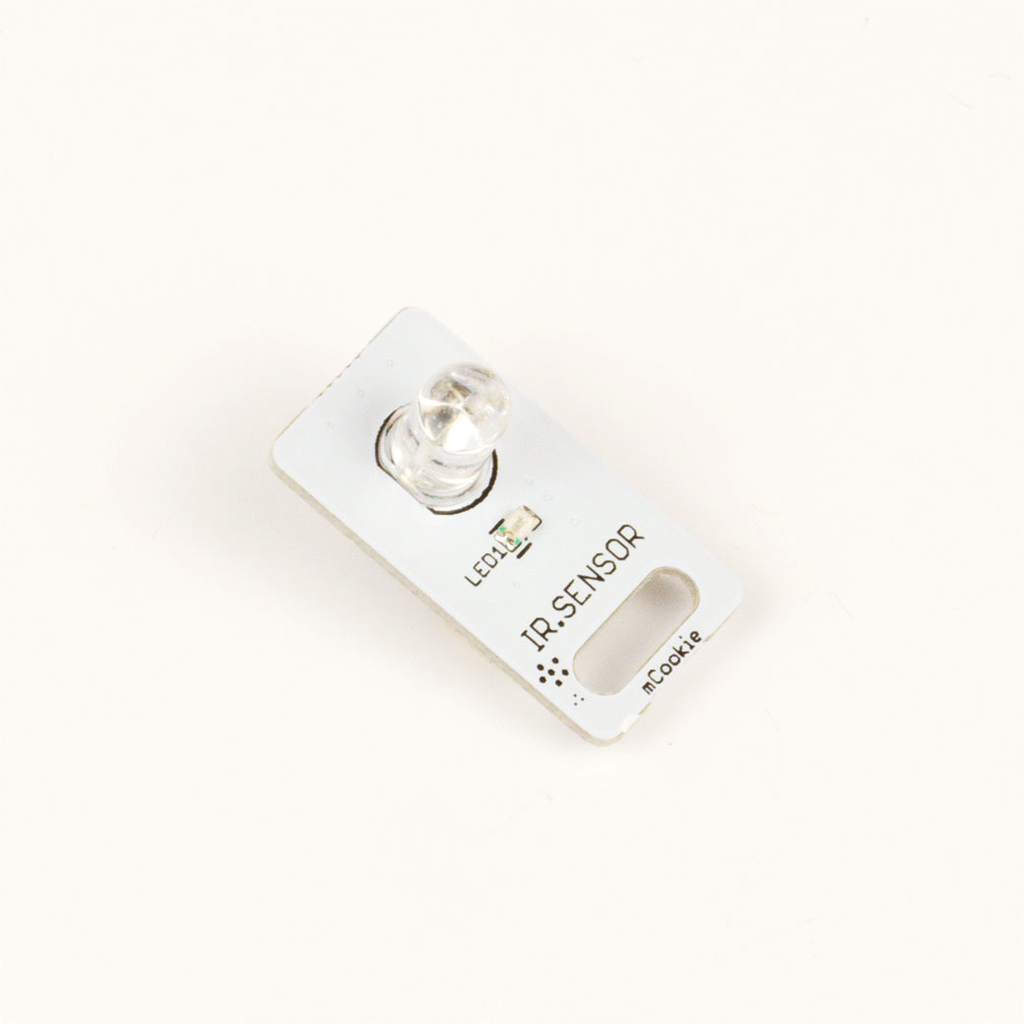

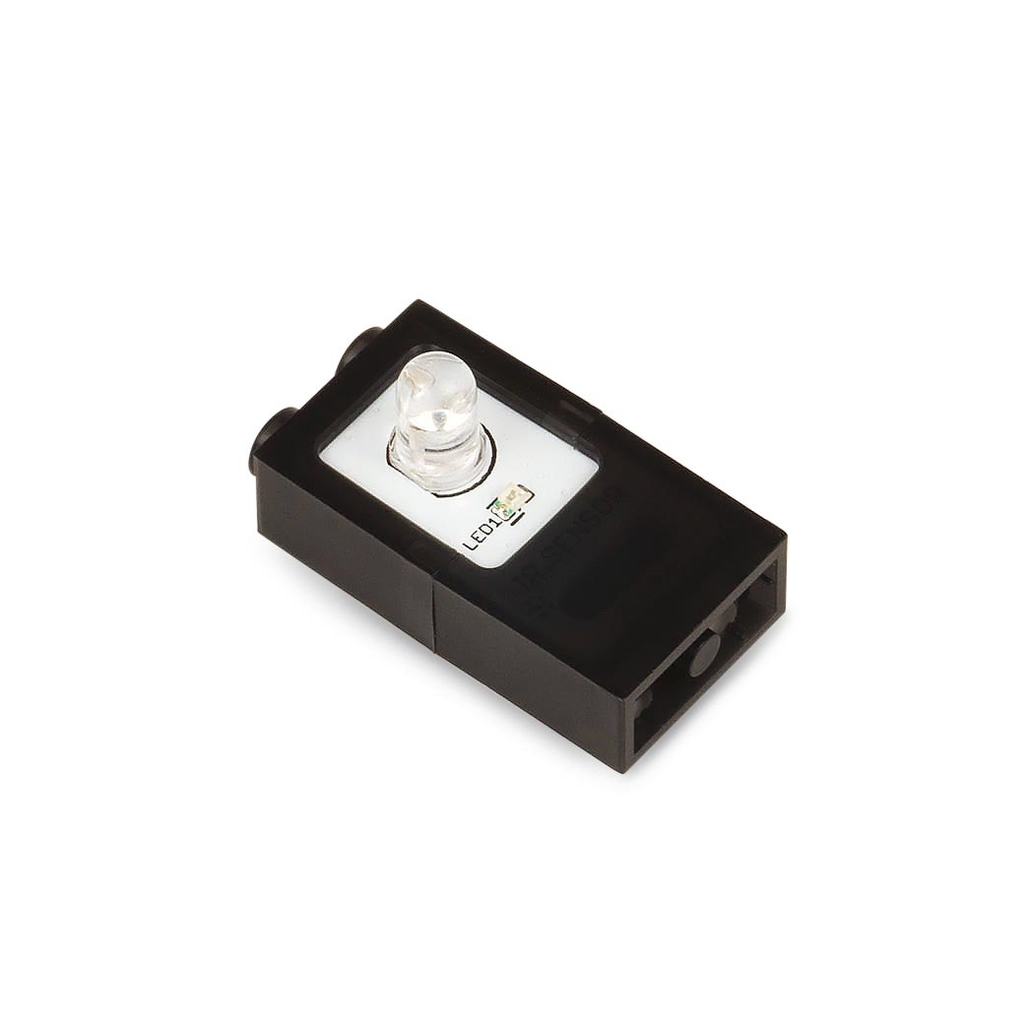

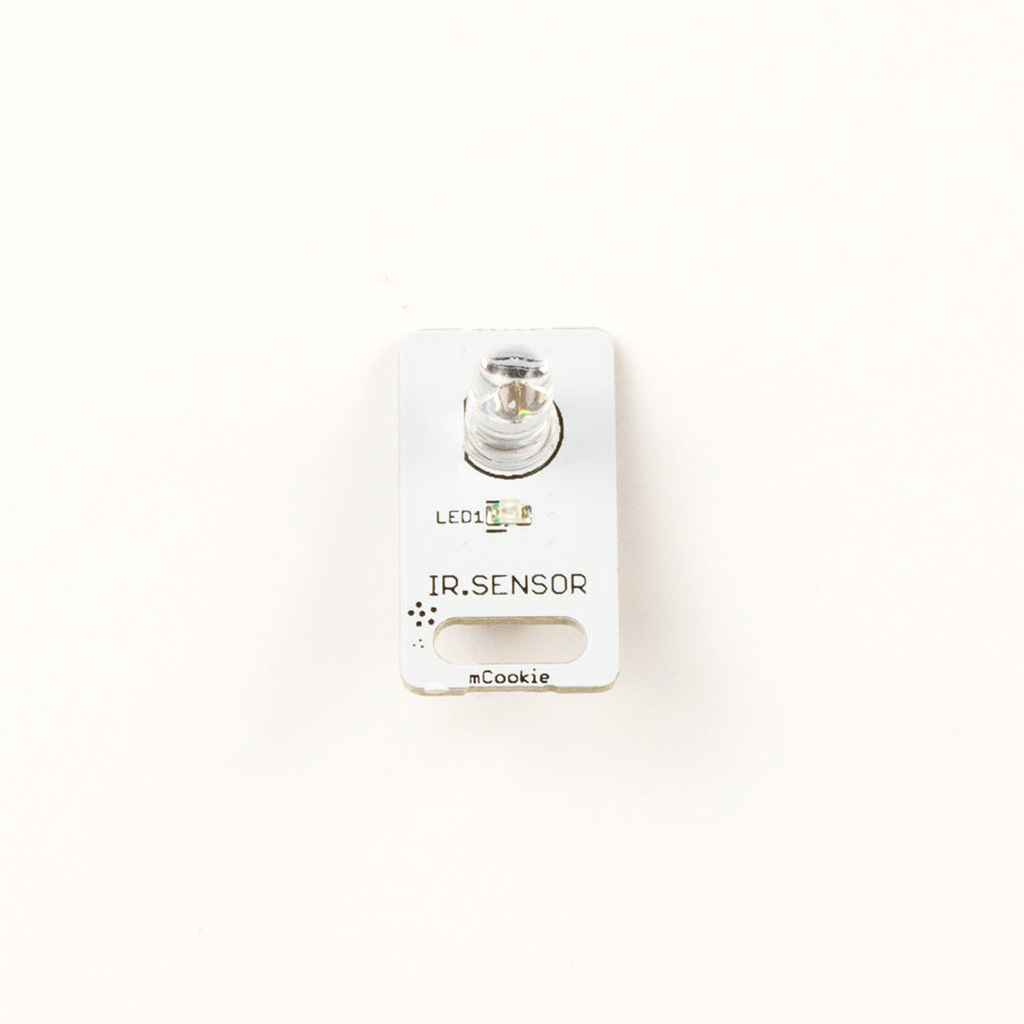

Sensor-IR.SWITCH-T é um módulo transmissor de rádio infravermelho




Especificações técnicas

Voltagem 3,3 V ~ 5 V
Tamanho do sensor 23,5 mm * 13 mm

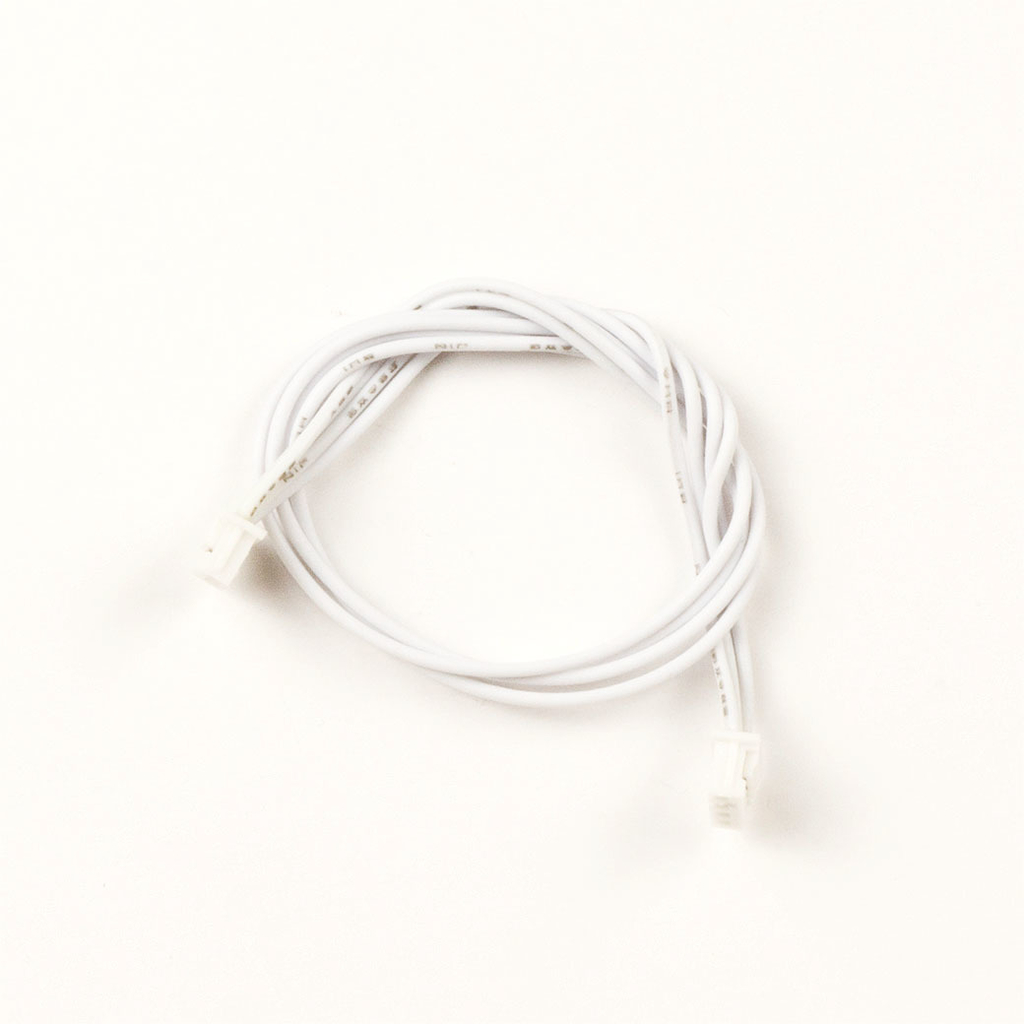

interface 1.27mm pitch 4Pin assento






Descrição do pin

    • Este sensor pode ser conectado à interface digital do núcleo D2 ~ D13 para acionar o interruptor da luz de emissão infravermelha






Ajuste do sensor

Nota especial: Este conteúdo não precisa ser alterado em cenários de uso geral e é apenas para referência por usuários com necessidades especiais, e a configuração de fábrica do sensor pode ser usada em cenários de aplicação geral.

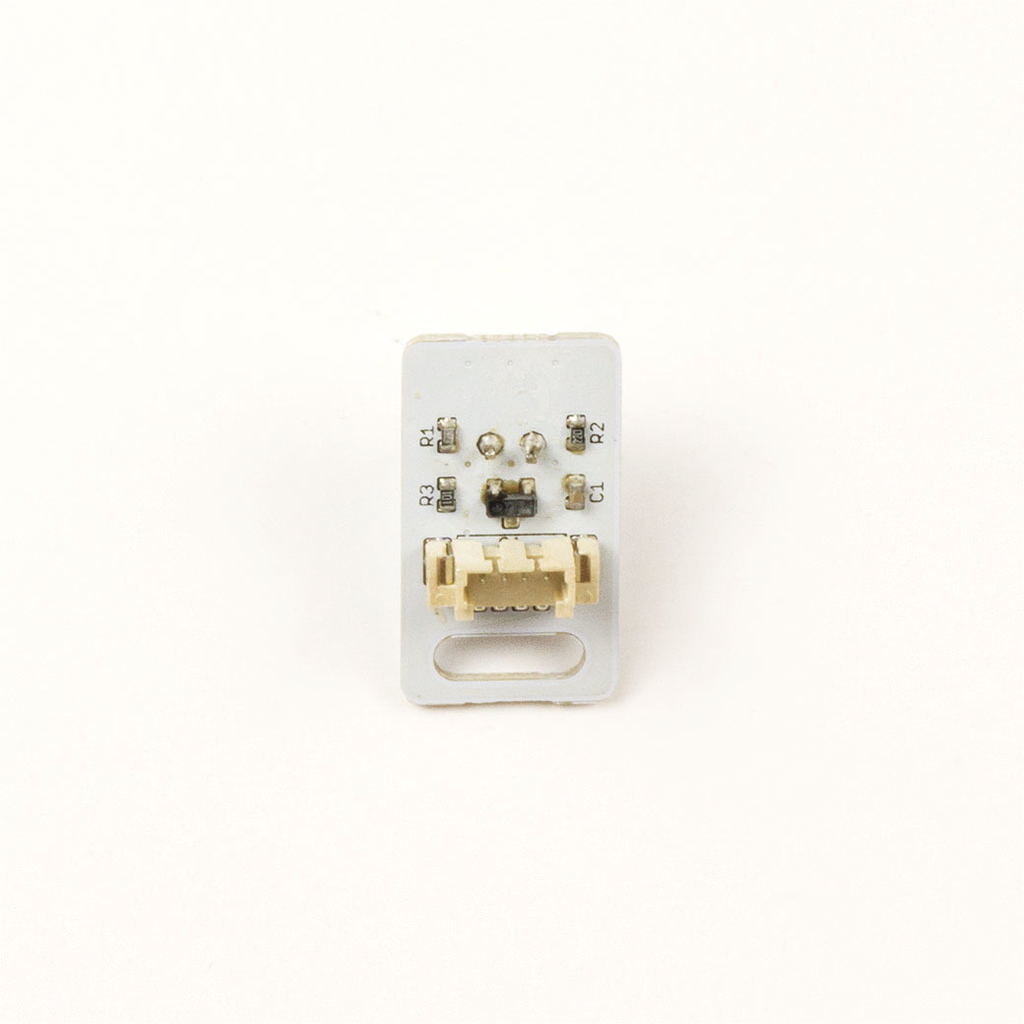

  • 1) Este sensor pode ajustar a potência de transmissão através do potenciômetro giratório na parte traseira. Posicione de acordo com a posição mostrada na figura, gire o potenciômetro do tubo de lançamento para a esquerda para reduzir a potência e para a direita para aumentar a potência.
Lançar back.jpg

  • 2) O potenciômetro rotativo tem uma escala completa de 20KR e nenhum limite físico, então o valor da resistência retornará a 0KR após uma rotação
  • 3) Quando a resistência pode ser medida girando o potenciômetro, um multímetro (ajustado para a faixa de resistência) pode ser colocado no pino esquerdo / pino superior direito, e o outro pode ser colocado no pino inferior direito.
  • 4) Quanto maior for a resistência, menor será a potência






Manual de programação

Copie o seguinte programa diretamente para o IDE

void  setup ()
{
  Serial . começar ( 9600 );
  pinMode ( D6 , OUTPUT );
}

 loop vazio ()  {
 DigitalWrite ( D6 , HIGH );
 atraso ( 100 );
 DigitalWrite ( D6 , LOW );
 atraso ( 100 );
}
    • Conecte o Microduino-USBTTL com o cabo de dados e prepare-se para carregar o programa
    • Nota: É melhor não carregar o programa depois de empilhar todos os módulos
  • Abra o Arduino IDE para Microduino, ambiente, (referência de construção: AVR core: Getting started / zh )
  • Clique em [Ferramentas], confirme se a placa de desenvolvimento / processador (Microduino / mCookie-Core (328p), Atmega328P @ 16M, 5V) está selecionado corretamente e selecione o número da porta correspondente (COMX)
  • Clique em [Arquivo] -> [Abrir], navegue até o endereço do programa do projeto e clique no programa "Sensor-IR-Sensor Test.ino" para abrir
  • Depois que tudo estiver correto, clique no botão "→" para baixar o programa para a placa de desenvolvimento
  • Após a conclusão do download, observe o LED indicador azul abaixo da luz de emissão
  • O led pisca uma vez a cada 0,1 segundo, o que prova que a luz infravermelha é alternada entre o lançamento e a interrupção do lançamento em intervalos de 0,1 segundo.

Emissor Infra Vermelho

R$12,00
Emissor Infra Vermelho R$12,00
