Sensor-Light

Código do produto: MSDT42

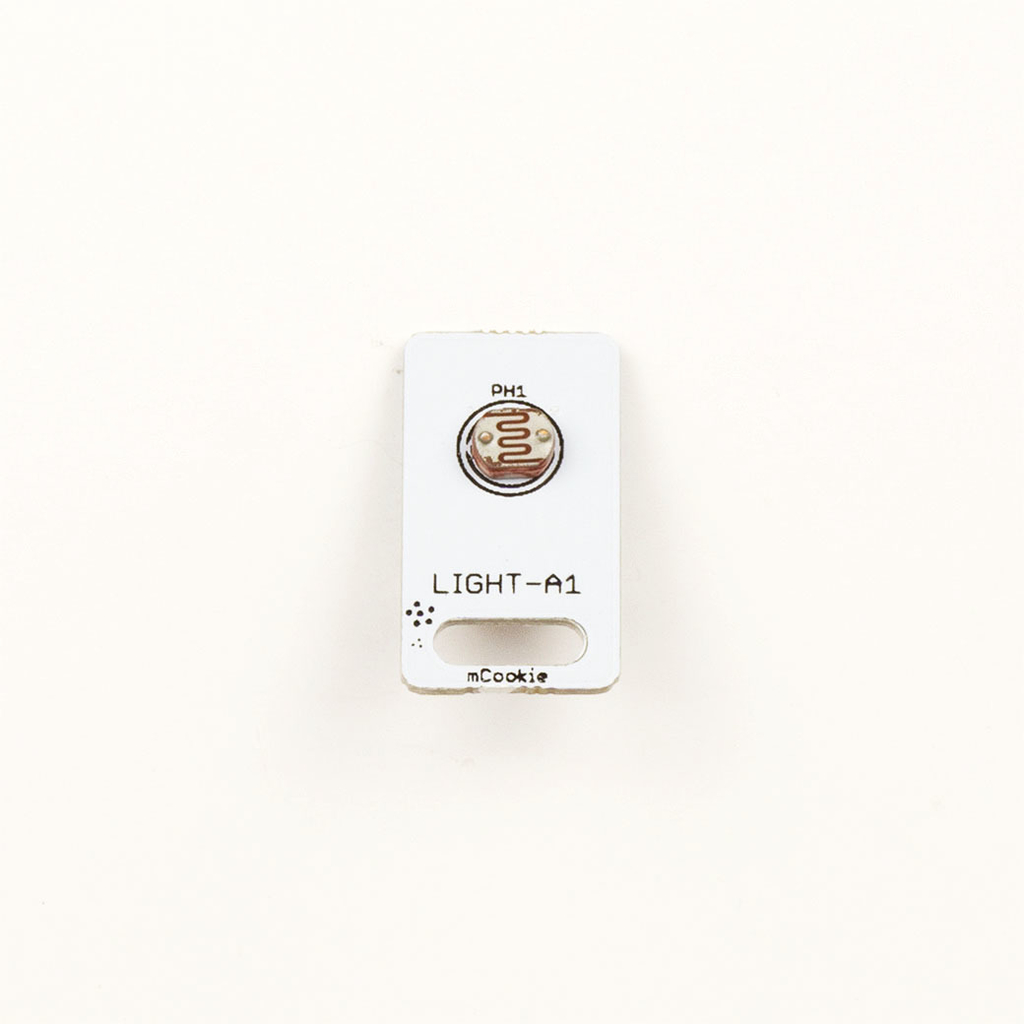

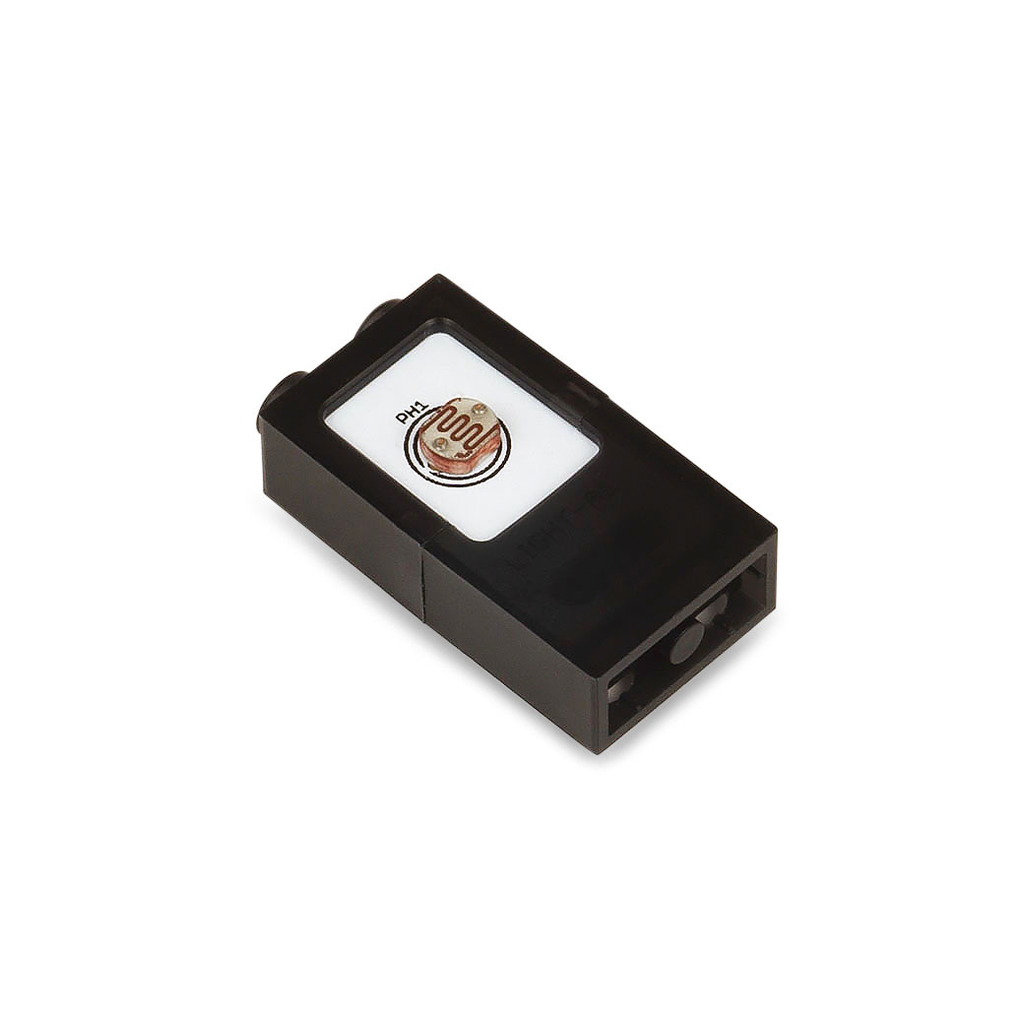

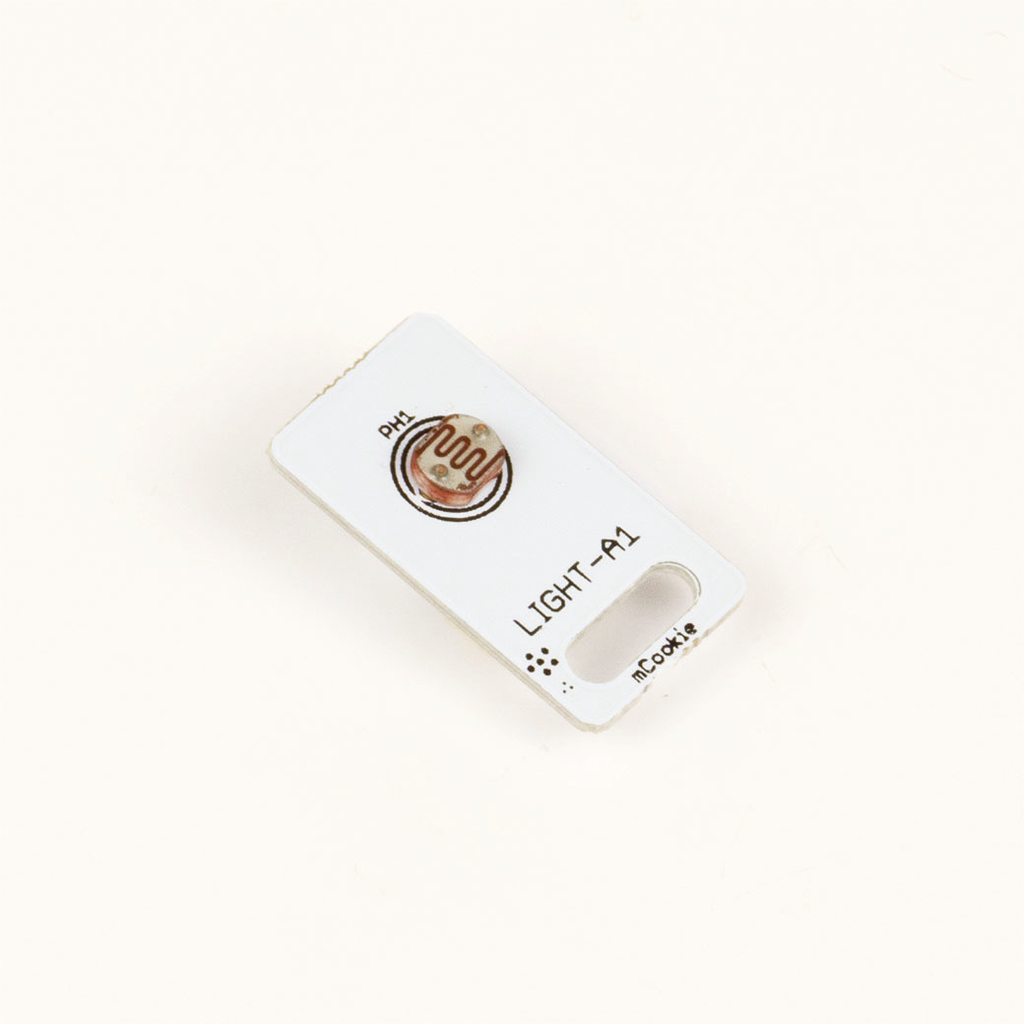

O Sensor-Light-A1 é um módulo sensor de detecção de brilho fotossensível. O sensor de luz é um sensor que usa um fotorresistor para converter um sinal de luz em um sinal elétrico. Seu comprimento de onda sensível é próximo ao comprimento de onda da luz visível, incluindo comprimentos de onda infravermelha e ultravioleta.




Especificações técnicas

Tensão 3,3 V ~ 5 V
Tamanho do sensor 23,5 mm * 13 mm
interface 1.27mm pitch 4Pin
Resistência Claro (10Lux) 8-20KΩ
Resistência Escuro 1MΩ
Sensibilidade Ampliação da resistência (R10 / R100) sob iluminação 10Lux e 100Lux = 0,8
Medidas Quanto mais forte for a luz, maior será a tensão de saída
precisão ±1%
Descrição característica Elemento fotossensível resistente, alta sensibilidade

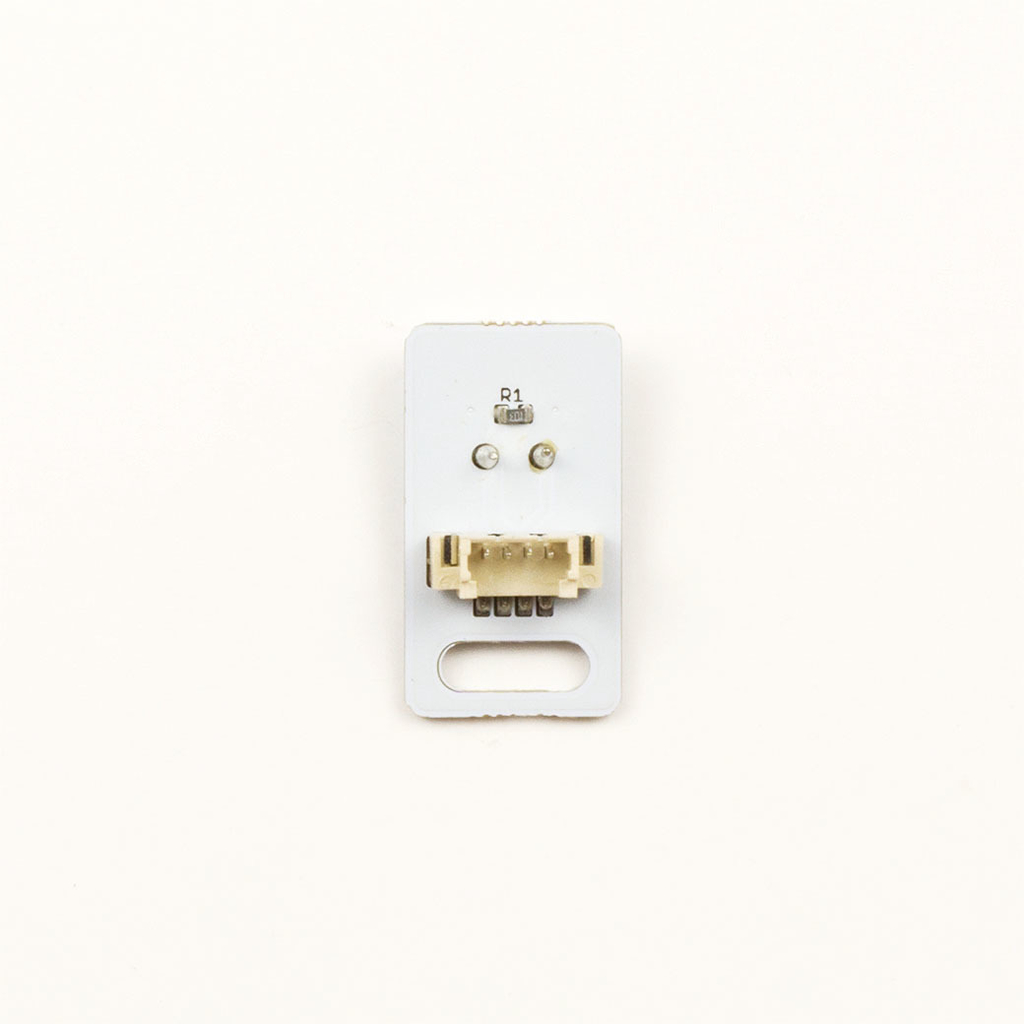

PIN

  • IN (sinal analógico)
    • PIN1 : GND
    • PIN2 : VCC
    • PIN3: saída de sinal analógico
    • PIN4: NC (vazio)
Sensor backpin.png





Programação

  • O sensor pode ser conectado às seguintes interfaces dos módulos CORE: A0 ~ A7 (exceto A4 e A5)
  • O sensor detecta a intensidade da luz e retorna o sinal de tensão, correspondendo ao valor analógico 0 ~ 1023

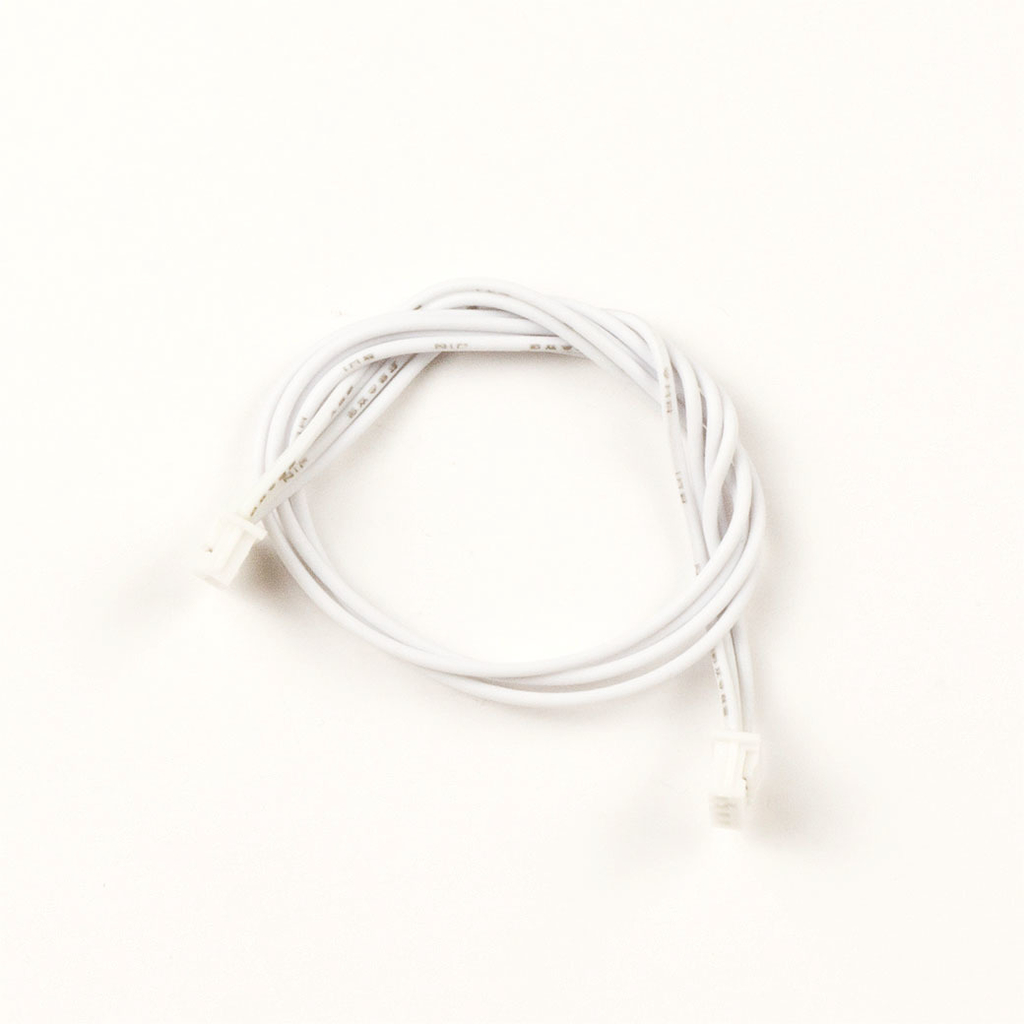

  • Use o cabo do sensor de 4 pinos para conectar o sensor à interface A0 / A1 da placa de expansão SensorHub
  • O resultado desse código será: a porta serial imprime o valor da intensidade da luz detectada pelo sensor (você pode usar a lanterna do celular para iluminar em diferentes distâncias para teste)
#define light_pin A0

void  setup ()  {
  pinMode ( light_pin ,  INPUT );
  Serial.begin ( 9600 );
}
void  loop ()  {
   Serial.println ( analogRead ( light_pin ));
   delay ( 20 );
}
